材質：尼龍66
型號：25系列
優勢：貨源充足，廠家直發
手機網站
客服微信

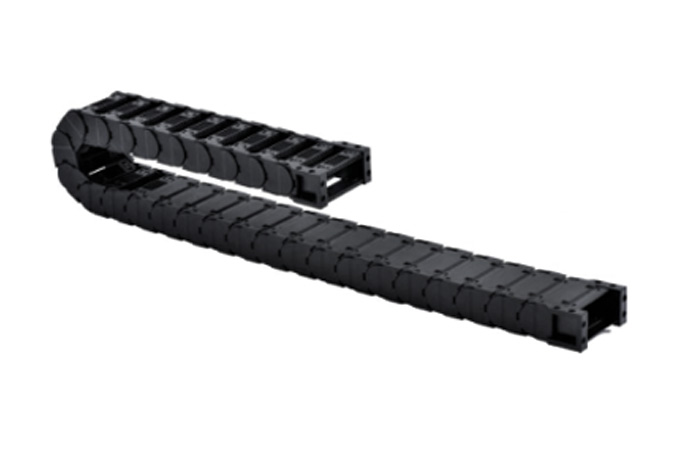

高負載型拖鏈25.01系列
型號：25系列 顏色：黑色 材質：尼龍66 優勢：貨源充足，廠家直發 |  |

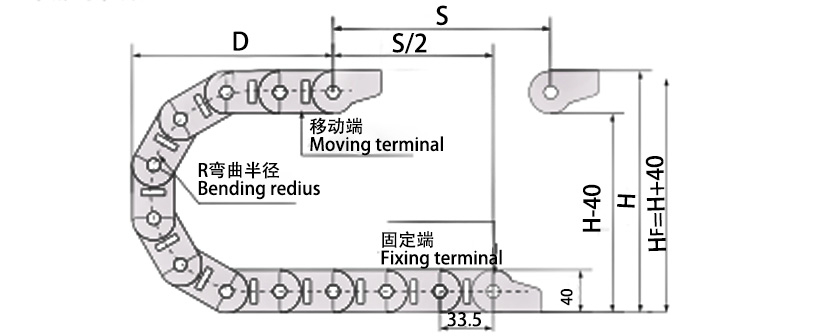

主要技術參數
節距=33.5mm，每米節數=30，鏈長=S/2+K，S=形成距離，K=兀?！鞍踩|量”
Pitch=33.5mm，number of pitches per meter=30chain length=S/2+K,S=distance
K=Pi，R+“Satety Quantity”
| R | 55 | 75 | 100 | 125 | 150 | 200 |
| H | 150 | 190 | 240 | 290 | 340 | 440 |
| D | 102 | 127 | 152 | 177 | 202 | 252 |
| K | 235 | 301 | 369 | 435 | 536 | 637 |

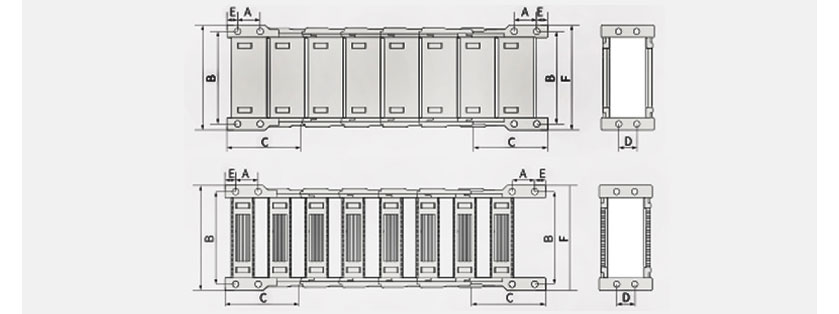

選配的接頭要裝方式
系列號 Serial NO. | 內高 Hi | 內寬 Bi | 外高 Ha | 外寬 Ba | 節距 Pitch distance | 彎曲半徑(R) Bending radius | 款式 Styles | 孔徑 Bore diameter Φ1 | 孔距hole distance | 代號 NO. | |||||
| A | B | C | D | E | F | ||||||||||
| 1 | 25 | 25 | 40 | 39 | 33.5 | 55.75 100.125.150.200 | Q/F | 4 | 15 | 39 | 52.5 | 15 | 12 | 48 | HD25Q.1.25.K.34PZ |
| 2 | 25 | 38 | 40 | 52 | 33.5 | Q/F | 4 | 15 | 52 | 52.5 | 15 | 12 | 61 | HD25Q.1.38.K.34PZ | |
| 3 | 25 | 50 | 40 | 64 | 33.5 | Q/F | 4 | 15 | 64 | 52.5 | 15 | 12 | 73 | HD25Q.1.50.K.34PZ | |
| 4 | 25 | 57 | 40 | 71 | 33.5 | Q/F | 4 | 15 | 71 | 52.5 | 15 | 12 | 80 | HD25Q.1.57.K.34PZ | |
| 5 | 25 | 60 | 40 | 74 | 33.5 | Q/F | 4 | 15 | 74 | 52.5 | 15 | 12 | 83 | HD25Q.1.60.K.34PZ | |
| 6 | 25 | 75 | 40 | 89 | 33.5 | Q/F | 4 | 15 | 89 | 52.5 | 15 | 12 | 98 | HD25Q.1.75.K.34PZ | |
| 7 | 25 | 77 | 40 | 91 | 33.5 | Q/F | 4 | 15 | 91 | 52.5 | 15 | 12 | 100 | HD25Q.1.77.K.34PZ | |
| 8 | 25 | 100 | 40 | 114 | 33.5 | Q/F | 4 | 15 | 114 | 52.5 | 15 | 12 | 123 | HD25Q.1.100.K.34PZ | |
| 9 | 25 | 125 | 40 | 139 | 33.5 | Q/F | 4 | 15 | 139 | 52.5 | 15 | 12 | 148 | HD25Q.1.125.K.34PZ | |
高負載型拖鏈系列結構：
1.拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
2.相同系列拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
3.單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
4.拖鏈的每一節都能夠被設計為可打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。
5.另可提供分隔片，將鏈內空間按需要分隔開。
應用領域：數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。
用途：能夠對內置的電纜油管、氣管，水管等起到牽引和保護作用，使機床整體看起來更美觀，更富有藝術感。
高負載型拖鏈特性：
1.具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。
2.抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
3.運行速度和加速度（具體速度、加速度視運行情況而定）。
4.運行壽命長。
